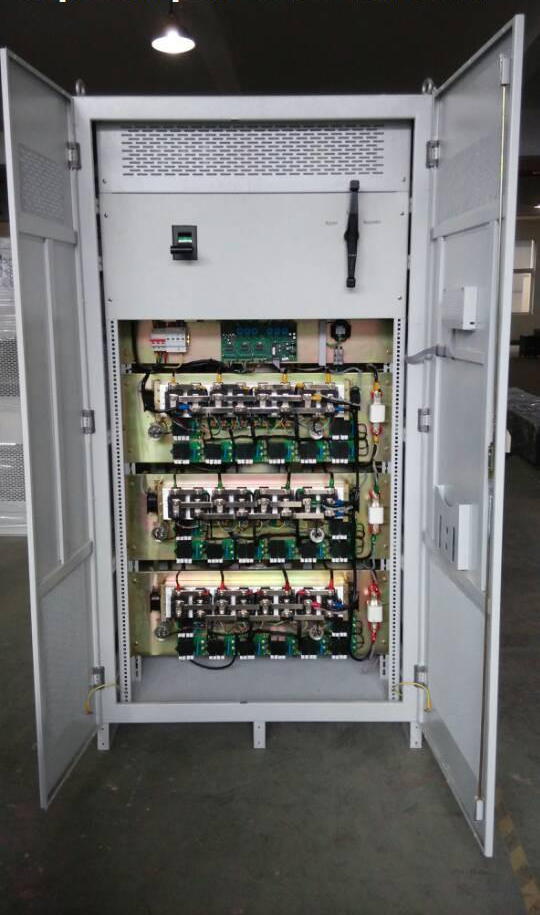

低壓三相負荷不平衡自動調節裝置，臺州力威電源科技有限公司，應用于三相(電壓,負荷)不平衡治理。現代電力系統的規模日益擴大，各種復雜、精密、對電能質量敏感的用電設備不斷普及，用戶對電網運行的可靠性和電能的質量要求也越來越高。  目前是市場上主要采用SVG調節方案及跨相電容器補償方案，我司綜合考慮了三相不平衡治理成本、治理效果以及無功補償?shù)雀鞣矫嬉驍?shù)，對于以上兩種方案進行整合，開發出混合型補償方案，在有效治理三相不平衡的同時，兼顧無功補償，達到優化電網的電能質量，提高功率因數的目的。

該補償方案中以SVG模塊中的控制DSP作為總的補償控制核心，SVG模塊與跨相補償電容器通過RS485進行通訊，統一協調補償，以跨相電容器進行不平衡及無功粗補，而已SVG進行精細化補償，靈活組合，兼顧了兩種補償方式各自的優勢，同時最大化的降低設備成本。從根源上解決低壓電網電能質量問題，提高了供電可靠性，降低配電網的損耗，減輕運行維護人員現場檢查及調整負荷的工作量，提高工作效率。

工作原理

1 無源電容相間補償部分

通過相間補償控制器控制晶閘管開關在線路相間搭接電容器，利用王氏定律通過補償相間無功，來轉移有功功率。

投入時以功率因數為主要判據，再結合相間有功功率的差額，優先投入相間有功功率差額大的電容。

2 有源電容相間補償部分

低壓三相負荷不平衡自動調節裝置以現代電力電子技術、動態無功補償技術等多種技術為理論基礎研發的新型配網智能化補償裝置。

采用基于 DSP+FPGA 全數字控制系統，該結構保證了PWM 脈沖波形的實現精度、可靠性，減少了系統因軟件運行死機產生過電壓、過電流事故的概率。

采用電壓型PWM波變流電路結構，IGBT 功率變換。模塊電路采用三電平拓?fù)浣Y(jié)構，逆變輸出電壓波形更接近于正弦波，變流效率提高。三相負荷不平衡自動調節裝置在上電瞬間就能根據 AD 采樣電路的交流采樣分析出三相間的負荷不平衡情況，DSP 運算出需要補償?shù)碾娏髦岛拖辔唬?FPGA 信號發生器發出PWM 信號給 IGBT 驅動，由逆變器產生一個滿足要求的電流信號送入到系統中，實現三相負荷平衡調節、動態無功補償、諧波治理功能要求。

功能特點

1、模塊化、壁掛式結構設計，安裝方便；

2、不平衡補償、諧波補償、無功補償多種運行方式靈活設置；

3、動態、雙向、連續、調節無功功率；

4、DSP+FPGA 全數字控制系統，運行安全可靠；

5、IGBT 功率變換電路采用三電平拓?fù)浣Y(jié)構，運行效率高；

6、響應速度低20MS；

技術參數
