變壓器是一種靜止的電器，變壓器能過線圈之間的電磁感應作用，可以把一種電壓等級的交流電能轉換成同頻率的另一種電壓等級的交流電能，還可以用來改變電流，阻抗和相位等。變壓器的種類越來越多，相應的變壓器規格型號也是越來越復雜，而不同種類的規格其所包含的意義也有所不同。
變壓器的參數有哪些
一般來說，變壓器的參數包括名牌數據：有型號，變壓器的容量，變壓器的相數，變壓器的一，二次側電壓，變壓器的連接組別，變壓器的絕緣等級。變壓器的繞組數據包括，變壓器的導線型號，規格，變壓器的繞組匝數，變壓器的繞組尺寸，變壓器的繞組引出線規格及長度，變壓器的繞組重量。變壓器的鐵心數據包括，變壓器的鐵芯尺寸，變壓器的硅鋼片百度及片數，變壓器的鐵芯疊壓順序和方法。
參數表

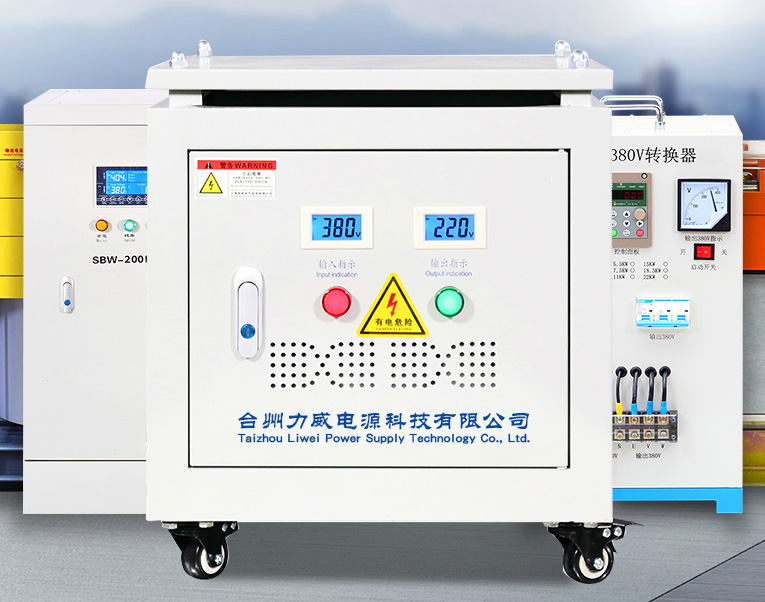

產品名稱 | 三相隔離變壓器 | 產品型號 | SBK/SG |
額定容量 | 1000VA-1000KVA | 輸入電壓 | 690V.660V.415V.380V等按需定制 |
輸出電壓 | 380V.220V.208V.200V等按需定制 | 輸出精度 | ±2% |
絕緣等級 | 常規F級（H級，HC級可定制） | 波形失真 | 無附加波形失真 |
工作頻率 | 50-60Hz | 連接方式 | △/Y，△/△，Y/Y，Y/△等 |
過載能力 | 1.2倍額定容量工作2小時 | 溫升范圍 | ≤60℃ |
絕緣電阻 | ≥150MΩ | 抗電強度 | 2500VAC/1min |
冷卻方式 | 干式風冷 | 工作溫度 | -20~45℃ |
噪聲范圍 | ≤35dB | 工作場所 | 海拔≤5000m，無腐蝕性氣體及導電粉塵 |
工作濕度 | ＜90% | 執行標準 | VDE0550、IEC439、JB5555、GB226 |
規格尺寸
型號 | 裸變尺寸（mm） | 帶機箱尺寸（mm） |
SBK-1000VA | 180*140*200 | 250*270*220 |
SBK-1500VA | 240*130*240 | 350*290*290 |
SBK-2000VA | 240*150*250 | 350*290*290 |
SBK-2500VA | 240*150*250 | 350*290*290 |
SBK-3000VA | 300*160*310 | 400*320*350 |
SBK-4000VA | 300*180*310 | 400*320*350 |
SBK-5KVA | 300*180*310 | 400*350*420 |
SBK-6KVA | 300*190*310 | 400*350*420 |
SBK-7KVA | 360*160*370 | 450*400*450 |
SBK-8KVA | 360*180*370 | 450*400*450 |
SBK-10KVA | 360*200*370 | 450*400*450 |
SBK-12KVA | 360*210*370 | 450*400*450 |
SBK-15KVA | 360*220*370 | 450*400*450 |
SBK-20KVA | 420*210*450 | 520*420*500 |
SBK-25KVA | 420*210*450 | 520*420*500 |
SBK-30KVA | 480*250*500 | 580*450*550 |
SBK-40KVA | 480*260*500 | 580*450*550 |
SBK-50KVA | 540*260*550 | 630*480*580 |
SBK-60KVA | 540*280*550 | 630*480*580 |
SBK-80KVA | 650*350*650 | 750*500*650 |
SBK-100KVA | 750*400*700 | 850*600*800 |
SBK-120KVA | 780*400*700 | 850*600*800 |
SBK-150KVA | 850*400*750 | 950*680*800 |
SBK-200KVA | 900*400*800 | 1000*700*900 |
SBK-250KVA | 950*400*850 | 1000*700*900 |
SBK-300KVA | 960*400*880 | 1000*700*900 |
