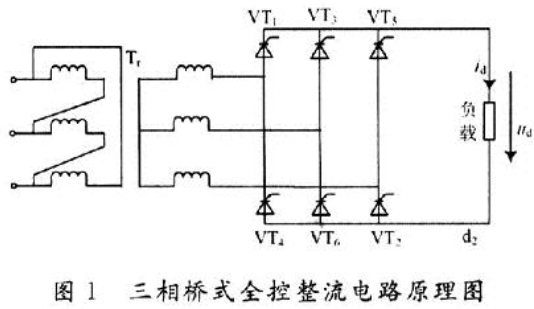

三相整流變壓器工作原理圖

臺州力威電源科技有限公司是整流變壓器廠家；公司生產的整流變壓器廣泛用于照明、機床電器、機械電子設備、醫療設備、整流裝置等。產品性能均能滿足用戶各種特殊要求。 ZSG型三相干式整流變壓器是整流設備中重要組成部分（屬干式變壓器），它和各種整流裝置組成整流電路系統。為實現把交流電變?yōu)橹绷麟姡髯儔浩魇紫葘⒔涣麟娋W(wǎng)的電壓變換成一定大小及相數的電壓，再經過整流裝置（整流器），輸出給直流拖動設備。

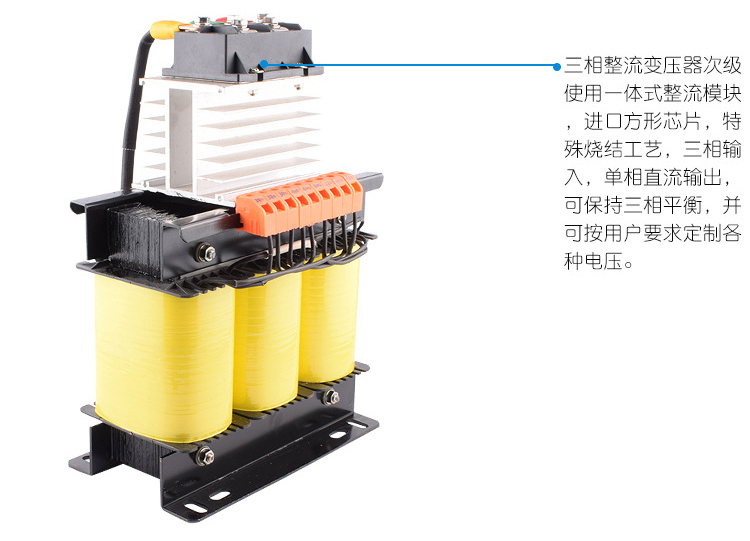

BKZ、JBKZ系列整流變壓器是由BK變壓器或JBK變壓器加整流元件組合而成。變壓器適用于原邊220V或380V交流50HZ的電源，付邊經整流元件整流輸出直流，用于蓄電池充電，以及將交流變?yōu)?a href="/html/Product/cp5/" title="" target="_blank" class="sitelink">直流電源整流設備上。

性能特點：

   （1）氣性能穩定：產品結合負載特點和電網電壓波動、大氣過電壓情況，根據整流變壓器的負載狀況，確定合理、可靠的絕緣水平和絕緣模型，充公保證產品的電氣性能可靠和穩定。產品環境安全系數≥1.67。

   （2）動穩定程度高：產品繞組有較高的機械強度，具有較強的抗突發能力，以滿足極惡劣的負載環境。在設計、制造過程中較好地消除了變壓器漏磁引起的或非正常運輸可能造成的動不穩定源。產品具有較高的動穩定性。高抗阻，比同容量的電力變壓器的阻抗高30%，以抑制di/dt，有效保護整流元件。

  （3）熱穩定性好：先進的產品設計，嚴格控制產品的發熱部位及最熱點溫升，線圈、引線采用銅導線，電流密度選取較低。

  （4）過載能力強：產品具有較強的過負載能力和過電壓能力，產品設計、制造充分考慮負載特性，從溫升、絕緣性能及附件選擇等各方面滿足過載要求

   （5）節電效果明顯，噪聲低（<65dB）。

  （6）結構簡化，外形美觀。

適用環境：

      1:周圍空氣溫度和海拔：周圍空氣溫度上限不超過+40℃，周圍空氣溫度24h的平均值不超過+30℃，周圍空氣溫度下限不低于一5℃,安裝地點的海拔不超過2000米, 安裝在無劇烈震動和沖擊振動的地方。

      2:大氣條件污染等級：大氣相對濕度在周圍空氣溫度為+40℃時不超過50％，在較低溫度下可以有較高的相對濕度，最濕月平均最大相對濕度為90%，同時該月平均最低溫度為+25℃，并考慮到因溫度變化發生產品表面上的凝露；污染等級為三級；

      3.電源電壓：電源電壓允許偏差±5%；
