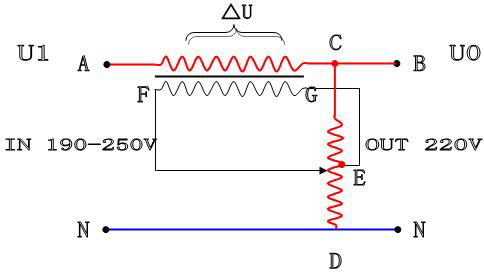

有刷補償式交流穩壓器原理圖

穩壓器三相概述；隨著工業的不斷發展，對電網的要求也越來越高，但是，由于電網的質量難以適應用電設備的發展，為得到高質量的交流電源，市場上出現了不少全自動交流穩壓器，如，早期的“614系列磁飽和式穩壓電源”，由于其損耗大、有噪聲、笨重，因此難以被用戶接受而被淘汰；又如，現在盛行的“有刷補償式交流穩壓器”，其以價格低廉深得廣大用戶的喜愛。

系列高精度交流穩壓器具有體積小、波形失真小、穩壓精度高、性能可靠等優點。產品分單相、三相兩類，有二十幾種規格型號。產品廣泛應用于需要穩定供電的各種設備。如家用電器、現代辦公設備、電教系統、通信網絡、監控系統、音響工程、醫療衛生設備、數控加工設備等。是工廠、礦山、科研、醫療等領域所需的一種性能價格為理想的交流穩壓設備。

交流穩壓器工作原理：

從上面交流穩壓器原理圖中可以看出，它由控制電路及伺服電機等組成。當輸入電壓或負載變化時控制電路對變化電壓進行取樣、比較、放大，然后控制伺服電機工作，使調壓器電刷的位置改變，從而保持輸出電壓的穩。由于伺服電機與電刷之間是齒輪傳動，因此傳動比較，輸出電壓能保持很高精度。
