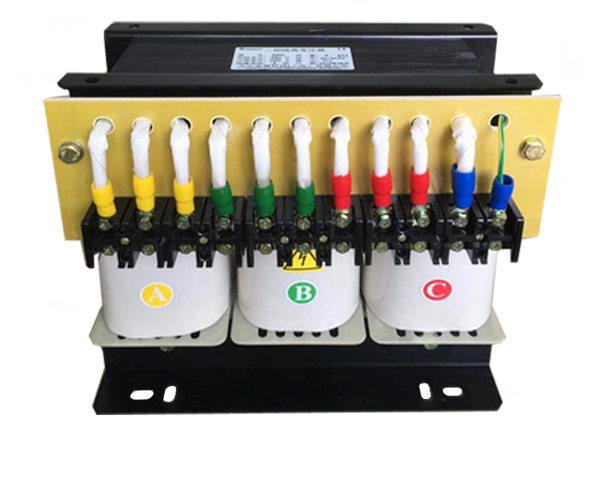

干式隔離變壓器是本廠在參照國際同類產品，結合我國國情的基礎上研制生產的新一代節能型電力變壓器，符合IEC439、GB5226等國際、國家標準，繞組采用脫胎整列繞制方法；變壓器進行真空浸漆，使變壓器的絕緣等級達到F級或H級，產品性能達到國內外先進水平。為了方便大家查閱隔離變壓器的安裝尺寸，以及SG10KVA20KVA30KVA40KVA50KVA60KVA80KVA100KVA隔離變壓器重量多少？發布此文章供大家學習參考，--產品概述 (DG、SG單三相干式隔離變壓器介紹)
DG、SG系列單、三相干式隔離變壓器，是我公司多年來采用優質材料和先進的工藝技術而生產，具有防潮、維護方便等優點，能深入負荷中心，可用于地鐵、高層建筑、機場、車站、碼頭、企業及隧道等輸配電場所。 |
變壓器--使用條件 (DG、SG單三相干式隔離變壓器)
| 1、環境溫度：-15℃—+40℃ 2、海拔高度：<1000m 3、相對濕度：<90% 4、安裝場所無嚴重影響變壓器絕緣的氣體蒸汽、化學沉積、灰塵、污垢及其它爆炸和腐蝕性介質。 5、凡不符合上述規定的特殊使用條件，應由使用單位和我廠協商確定。 |
主要技術特征 (DG、SG單三相干式隔離變壓器)
| 1、輸入電壓：額定電壓±10% 2、輸出電壓：額定電壓+5%（容載） 3、效率：≥95% 4、波形失真：無附加波形失真 5、功能：具有輸入電壓、輸出電壓、電流等指示 6、保護：具有過流保護 7、可長期連續長期無人值守工作 8、絕緣電阻：≥50MΩ 9、電氣強度：工頻正弦電壓2000V歷時一分鐘無擊穿及閃絡現象 10、過載能力：二倍的額定電流，維持一分鐘。 |
變壓器--外形尺寸 (DG、SG單三相干式隔離變壓器)
| 型號(KVA) | 外形尺寸 長X寬X高 | 安裝尺寸 | 外殼尺寸 長X寬X高 | 變壓器重量 |
| SG-10 | 42X21X42 | 135X310 | 70X35X77 | 90 |
| SG-20 | 52X24X52 | 155X400 | 70X35X77 | 180 |
| SG-30 | 55X28X65 | 165X400 | 80X40X87 | 220 |
| SG-40 | 61X30X65 | 170X400 | 80X40X87 | 265 |
| SG-50 | 61X30X65 | 175X400 | 100X50X104.5 | 295 |
| SG-60 | 70X32X66 | 190X450 | 100X50X104.5 | 370 |
| SG-70 | 70X32X66 | 190X450 | 100X50X104.5 | 400 |
| SG-80 | 70X35X67 | 195X450 | 100X50X104.5 | 450 |
| SG-100 | 75X35X68 | 210X450 | 100X50X104.5 | 490 |
| SG-120 | 75X35X68 | 215X450 | 100X50X104.5 | 520 |
| SG-150 | 85X37X68 | 230X450 | 120X65X114.5 | 650 |
| SG-200 | 95X45X68 | 290X450 | 120X65X114.5 | 850 |
| SG-250 | 95X45X83 | 290X450 | 120X70X124.5 | 1080 |
| SG-300 | 105X45X95 | 290X450 | 120X70X124.5 | 1350 |
